H形鋼の形状及び寸法許容差
PDF版をダウンロード
105KB
単位:mm
| 項目 | JIS G 3101 一般構造用熱間圧延H形鋼 JIS G 3106 溶接構造用熱間圧延H形鋼 |
摘要 | |||
|---|---|---|---|---|---|
| 区分 | 許容差 | ||||

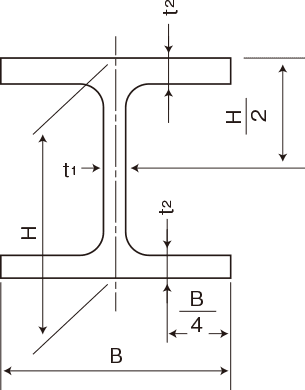

| 辺(B) | 400以下 | ±2.0 | ![]() |
||
| 高さ(H) | 800未満 | 辺Bが400以下 | ±2.0 | ||
| 厚さ | フランジ(t2)(※) | 16未満 | ±1.0 | ||
| 16以上25未満 | ±1.5 | ||||
| ウェブ(t1) | 16未満 | ±0.7 | |||
| 16以上25未満 | ±1.0 | ||||
| 長さ(L) | 7m以下 | +400 |
|||
| 7mを超えるもの |
プラス側許容差は、長さ1mをまたはその端数を増すごとに上記プラス側許容差に5mmを加える。 |
||||
| 直角度(T) | 高さHが300以下 | 辺Bの1.0%以下。 |
![]() |
||
| 高さHが300を超えるもの | 辺Bの1.2%以下。 |
||||
| 曲がり | 高さHが300以下 | 長さの0.15%以下 | 上下、左右の曲がりに適用する。 | ||
| 高さHが300を超えるもの | 長さの0.10%以下 | ||||

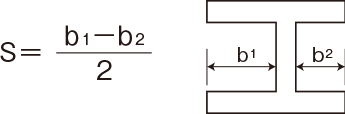

| 中心の偏り(S) | 辺Bが400以下 | ±2.0 | ![]() |
||
| ウェブの反り(W) | 高さHが350以下 | 2.0以下 | ![]() |
||
| 高さHが350を超え550未満 | 2.5以下 | ||||

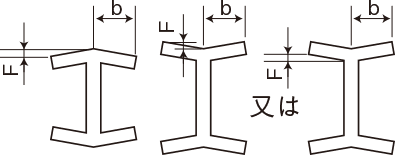

| フランジ折れ(F) | 辺Bが400以下 | bの1.5%以下。 |
![]() |
||

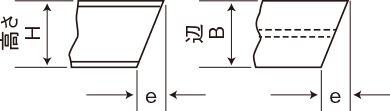

| 切断面の直角度(e) | - | 辺Bまたは高さHの1.6%以下。 |
![]() |
||
(※) JIS G 3136 建築構造用熱間圧延H形鋼の厚さの許容差は下表となります。
単位:mm
| 厚さ(t2) | 許容差 |
|---|---|
| 6.0以上 16未満 | +1.7 |
| 16以上 40未満 | +2.3 |
